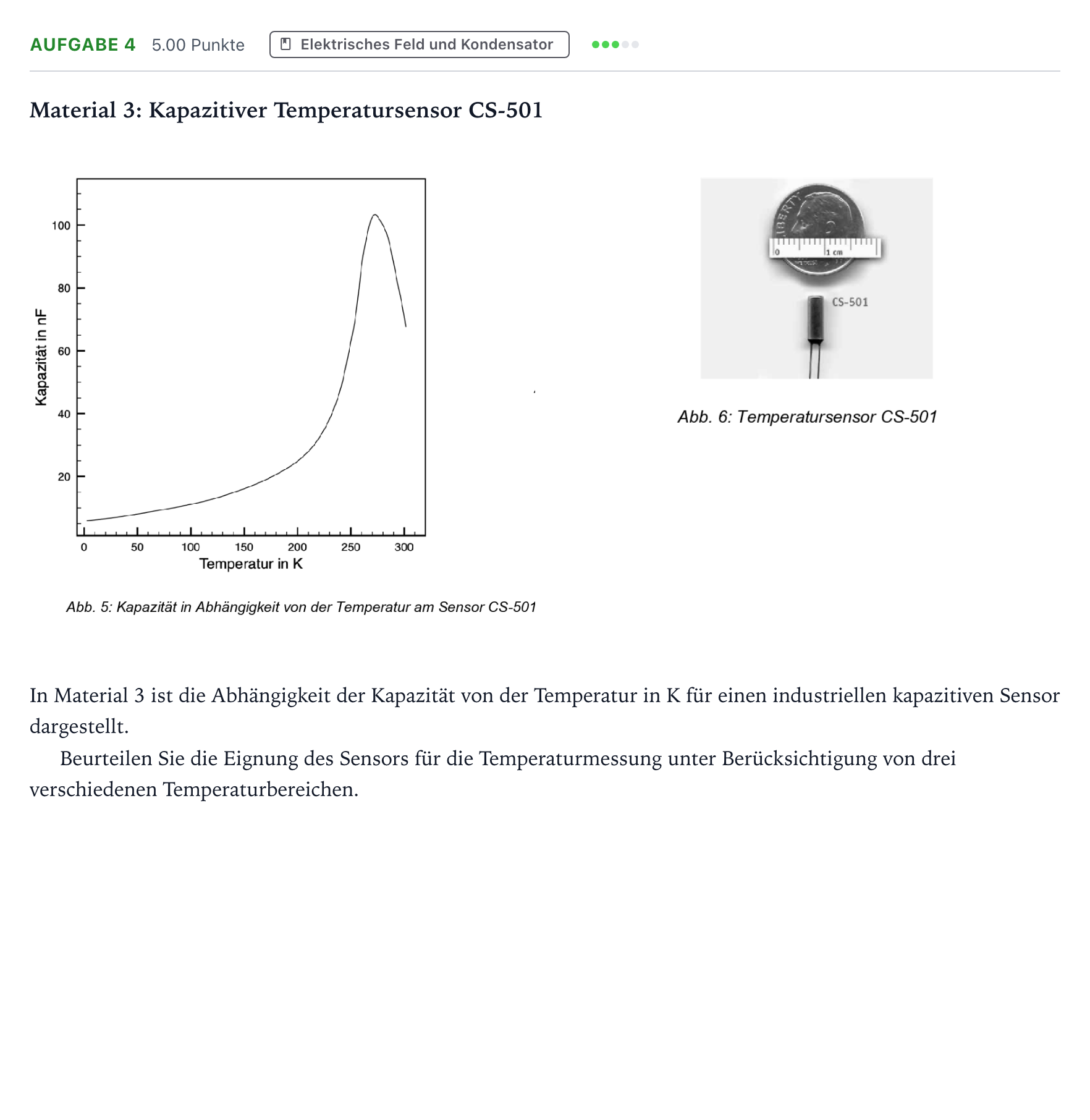

Aufgabe 4 · Abitur NRW Physik LK · Temperaturmessung 2025

Beurteilen Sie die Eignung des Sensors für die Temperaturmessung unter Berücksichtigung von drei verschiedenen Temperaturbereichen.

Lösung: Im Temperaturbereich von 5 K bis etwa 265 K steigt die Kapazität mit zunehmender Temperatur deutlich an. In diesem Bereich ist der Sensor mit entsprechender Auswerteelektronik gut zur Temperaturmessung geeignet. Zwischen 265 K und 270 K erreicht die Kapazität einen Maximalwert und fällt dann wieder ab. Für diesen Bereich ist der Sensor nicht geeignet, da einem Kapazitätsmesswert zwei Temperaturen zugeordnet werden könnten. Im Bereich oberhalb 270 K sinkt die Kapazität mit zunehmender Temperatur. Hier wäre der Sensor wieder einsetzbar.
