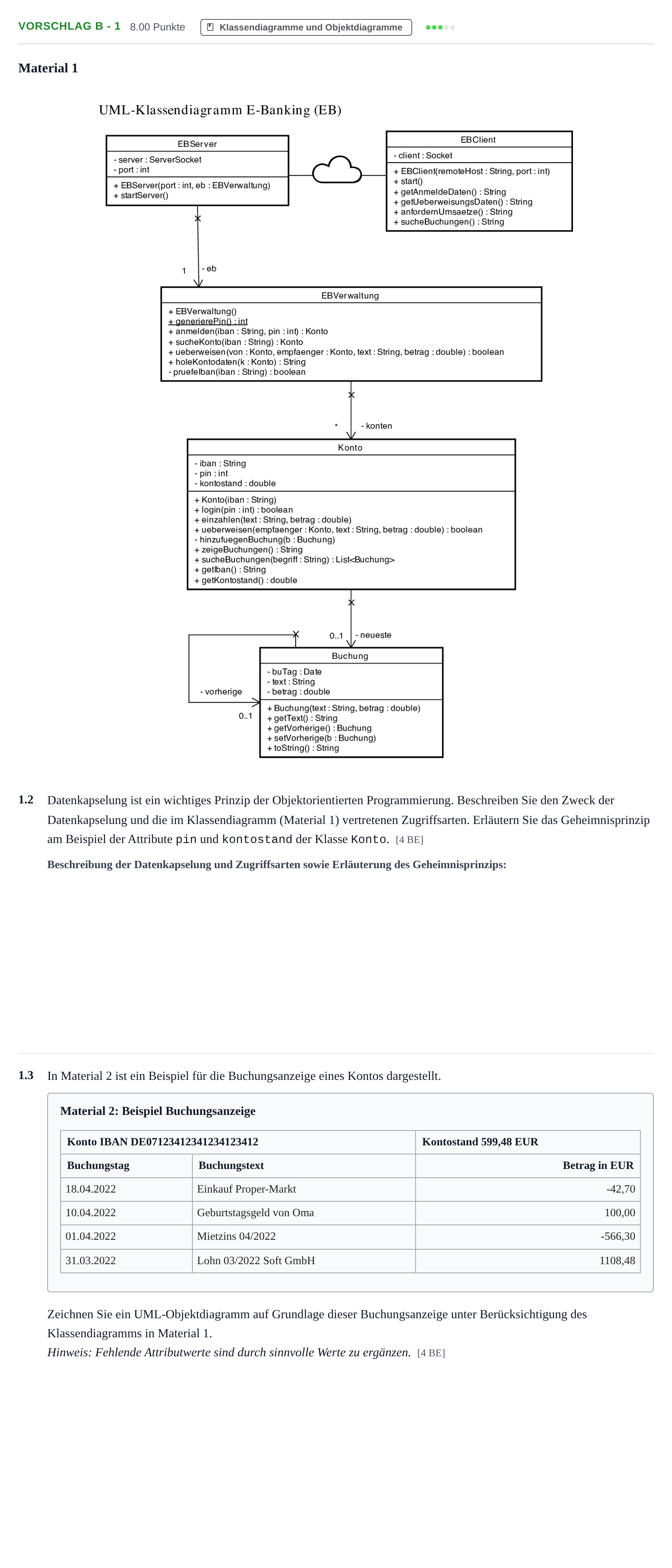

Aufgabe Vorschlag B - 1 · Abitur Hessen Praktische Informatik LK 2022

1.2 Beschreiben Sie den Zweck der Datenkapselung und die im Klassendiagramm (Material 1) vertretenen Zugriffsarten. Erläutern Sie das Geheimnisprinzip am Beispiel der Attribute pin und kontostand der Klasse Konto.

Lösung: Als Datenkapselung wird der kontrollierte Zugriff auf Attribute und Methoden von Klassen bezeichnet. Klassen sollen den internen Zustand anderer Klassen nicht in unkontrollierter Weise lesen oder ändern können. Eine Klasse hat eine Schnittstelle, die darüber bestimmt, wie mit der Klasse agiert werden kann. Die im Klassendiagramm enthaltenen Zugriffsrechte sind: - public (+): Zugreifbar für alle Objekte. - private (-): Zugreifbar nur innerhalb der eigenen Klasse. Die Attribute pin und kontostand der Klasse Konto sind private und somit von außerhalb der Klasse nicht sichtbar. Der Kontostand kann mit einer entsprechenden get-Methode abgefragt werden, eine set-Methode fehlt hingegen. Der Kontostand kann damit nur über die öffentlichen Methoden einzahlen() und ueberweisen() geändert werden. Das Attribut pin ist von außen ausschließlich über die Schnittstelle login() erreichbar.

1.3 Zeichnen Sie ein UML-Objektdiagramm auf Grundlage dieser Buchungsanzeige unter Berücksichtigung des Klassendiagramms in Material 1.

Lösung: UML-Objektdiagramm mit einem Objekt der Klasse `Konto` und vier verketteten Objekten der Klasse `Buchung`: - Objekt `:Konto` mit Attributen `iban = DE07123412341234123412`, `pin = ****` (oder beliebigem int), `kontostand = 599,48`. - Erstes Objekt `:Buchung` (`buTag = 18.04.2022`, `text = Einkauf Proper-Markt`, `betrag = -42,70`), verbunden mit `:Konto` über die Rolle `neueste`. - Zweites Objekt `:Buchung` (`buTag = 10.04.2022`, `text = Geburtstagsgeld von Oma`, `betrag = 100`), verbunden als `vorherige`. - Drittes Objekt `:Buchung` (`buTag = 01.04.2022`, `text = Mietzins 04/2022`, `betrag = -566,30`), verbunden als `vorherige`. - Viertes Objekt `:Buchung` (`buTag = 31.03.2022`, `text = Lohn 03/2022 Soft GmbH`, `betrag = 1108,48`), verbunden als `vorherige`.
