Aufgabe Vorschlag B - 1.1 · Abitur Hessen Praktische Informatik LK 2022
Thema: Anwendungsfalldiagramme · Aus der Prüfung LK (2022)
Aufgabenstellung

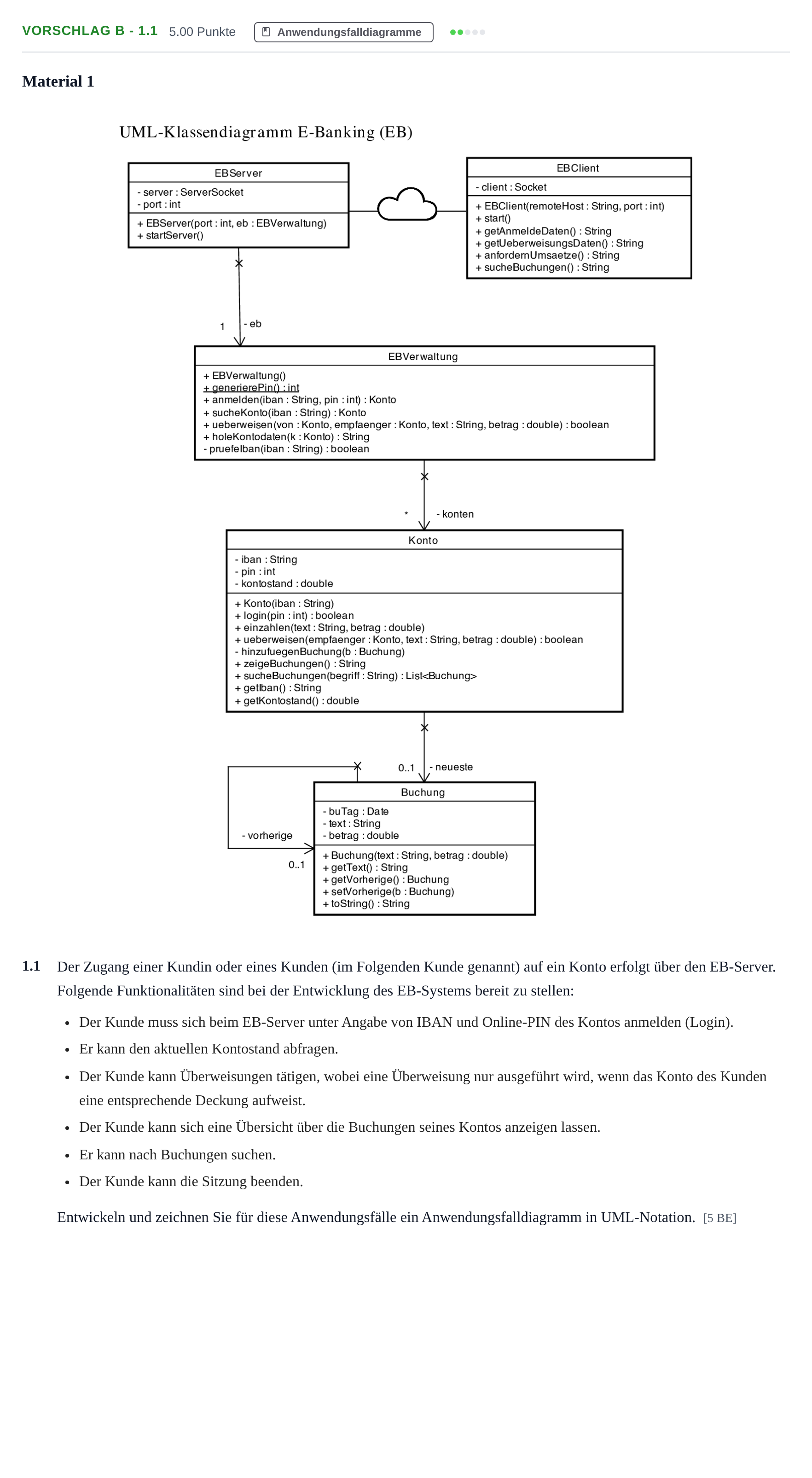

Material 1
1.1
Der Zugang einer Kundin oder eines Kunden (im Folgenden Kunde genannt) auf ein Konto erfolgt über den EB-Server. Folgende Funktionalitäten sind bei der Entwicklung des EB-Systems bereit zu stellen:
Der Kunde muss sich beim EB-Server unter Angabe von IBAN und Online-PIN des Kontos anmelden (Login).
Er kann den aktuellen Kontostand abfragen.
Der Kunde kann Überweisungen tätigen, wobei eine Überweisung nur ausgeführt wird, wenn das Konto des Kunden eine entsprechende Deckung aufweist.
Der Kunde kann sich eine Übersicht über die Buchungen seines Kontos anzeigen lassen.
Er kann nach Buchungen suchen.
Der Kunde kann die Sitzung beenden.
Entwickeln und zeichnen Sie für diese Anwendungsfälle ein Anwendungsfalldiagramm in UML-Notation. [5 BE]
Lösung
Nach den offiziellen Korrekturhinweisen
Entwickeln und zeichnen Sie für diese Anwendungsfälle ein Anwendungsfalldiagramm in UML-Notation.
Lösung: Das UML-Anwendungsfalldiagramm enthält: - Systemgrenze mit der Bezeichnung EB-System - Den Akteur Kunde (Strichmännchen) - Anwendungsfälle (Ellipsen): - anmelden - überweisen - Kontostand abfragen - Buchungen anzeigen - Buchungen suchen - beenden - Assoziationen zwischen dem Akteur Kunde und den Anwendungsfällen. - Eine `<<include>>`-Beziehung (gestrichelter Pfeil) von überweisen zu Kontostand abfragen, da vor Ausführung einer Überweisung die Deckung des Kontos geprüft werden muss.
