Aufgabe Vorschlag B - 2.5 - Transistor als Schalter · Abitur Hessen Mechatronik LK 2021

Thema: Transistor als Schalter · Aus der Prüfung LK (2021)

Aufgabenstellung

Material 2

2.5 Um den Transistor zu schalten, liegt am Ausgang des Operationsverstärkers eine Spannung von $11\,\text{V}$ an. Dimensionieren Sie den Basisspannungsteiler $R_3$ , $R_4$ so, dass der Transistor BC338 (Abbildung 2.3) bei einem Spulenwiderstand des Relais von $120\,\Omega$ sicher durchschaltet.

Hinweis: Der Wert für den Querstromfaktor ist mit $q = 8$ und der Wert für den Übersteuerungsfaktor ist mit $\ddot{u} = 2$ festgelegt.

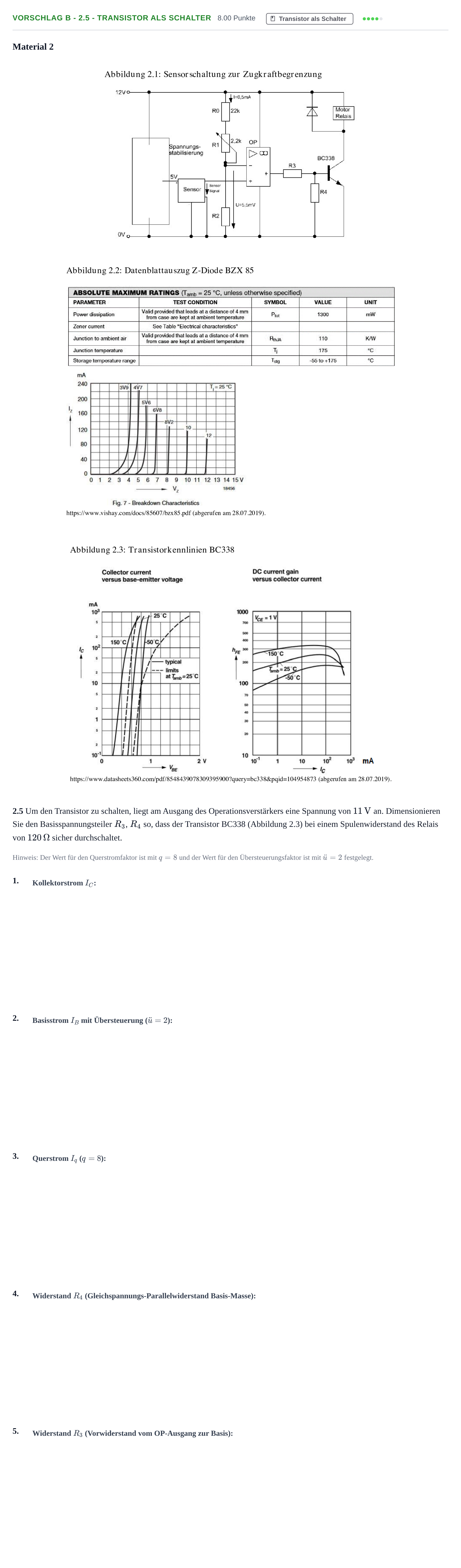

Aufgabenstellung: Aufgabe Vorschlag B - 2.5 - Transistor als Schalter · Abitur Hessen Mechatronik LK 2021

Lösung

Nach den offiziellen Korrekturhinweisen

Kollektorstrom $I_C$

Lösung: 100 mA / 0,1 A

Basisstrom $I_B$ mit Übersteuerung ( $\ddot{u} = 2$ )

Lösung: 0,8 mA / 0,0008 A

Querstrom $I_q$

Lösung: 6,4 mA / 0,0064 A

Widerstand $R_4$

Lösung: 109 Ω / 0,109 kΩ

Widerstand $R_3$

Lösung: 1430 Ω / 1,43 kΩ

Die ausführliche Erklärung Schritt für Schritt (mit KI) gibt es mit Premium. Premium

Löse sie direkt hier: automatische Korrektur, Hinweise und Lösung Schritt für Schritt.
